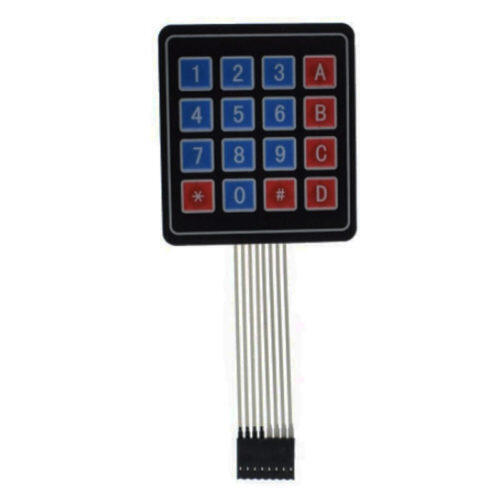

Teclado Matricial 4x4 De Membrana Para Arduino

INFORMACIÓN

¿Qué es el Teclado Matriz 4×4?

Teclado Matriz 4×4 es un simple arreglo de botones conectados en filas y columnas, de modo que se pueden leer varios botones con el mínimo número de pines requeridos.

¿Para que sirve?

Teclado Matriz 4×4 son dispositivos que agrupan los pulsadores en filas y columnas formando una matriz. Puede ser conectado a cualquier microcontrolador o es compatible con Arduino sus aplicaciones van desde sistemas de seguridad, selección de menús o ingreso de datos en un sistema.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• 16 botones con organización matricial (4 filas x 4 columnas)


• Teclado tipo membrana


• Mayor resistencia al agua y al polvo


• Auto adhesivo en la parte de atrás


• Tiempo de rebote (Bounce time): ≤5 ms


• Máximo voltaje operativo: 24 V DC


• Máxima corriente operativa: 30 mA


• Resistencia de aislamiento: 100 MΩ (@ 100 V)


• Voltaje que soporta el dieléctrico: 250 VRMS (@ 60Hz, por 1 min)


• Expectativa de vida: 1.000.000 de operaciones


• Dimensiones del pad: 6.9 x 7.6 cm aprox.


• Cable de cinta plana de 8.5 cm de largo aprox. (incluido el conector)


• Conector tipo DuPont hembra de una fila y 8 contactos con separación estándar 0.1″ (2.54mm)}


• Temperatura de operación: 0 a 50 °C

---

DOCUMENTACIÓN Y RECURSOS

•



  • Diagrama de Matriz





---

INFORMACIÓN ADICIONAL

¿Cómo funciona?

El teclado matricial 4×4 está constituido por  filas (A,B,C,D) y columnas (1,2,3,4). Las 16 teclas necesitan sólo 8 pines del microcontrolador, en lugar de los 16 pines que se requerirían para la conexión de 16 teclas independientes.

---
