Teclado Capacitivo 16 Canales Ttp229 Arduino
Categorías: Componentes, Interruptores

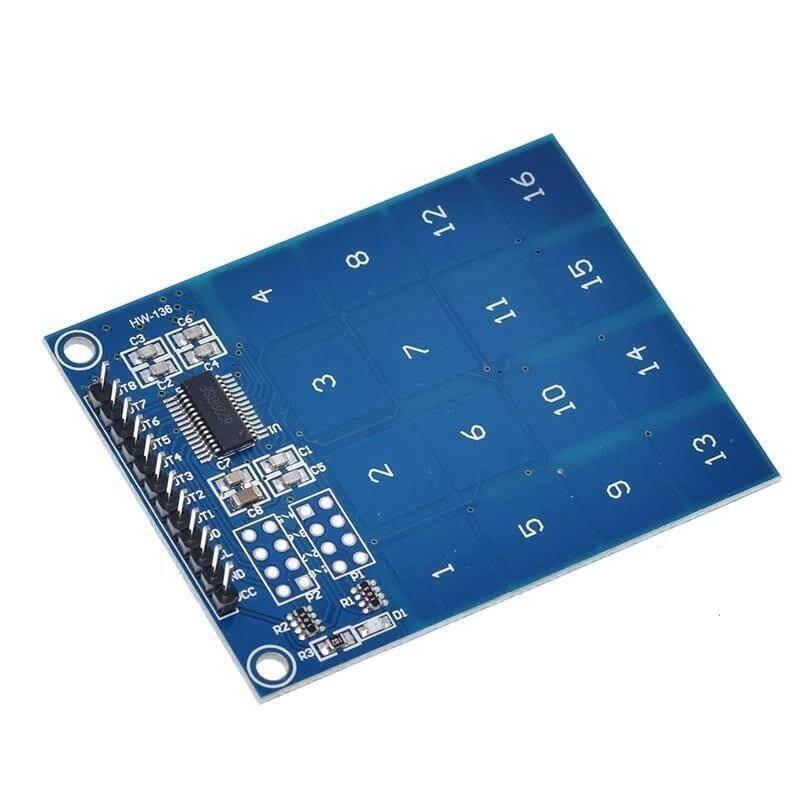

El Teclado 4×4 Touch Capacitivo basado en en sensor TTP229, es una matriz de teclado que cuenta con 16 teclas ideal para desarrollar aplicaciones táctiles donde se requiera remplazar los botones tradicionales y/o mecánicos.
Es configurable para usarlos con 8 o 16 botones ya que las salidas están mapeadas directamente con el conector de teclado.
¿Para qué sirve el Teclado 4×4 TTP229?
Este teclado lo puedes utilizar con cualquier microcontrolador que tenga puertos I2C, como las placas de Arduino, Pic´s, Raspberry Pi y otras placas.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Teclado Capacitivo
- Chip Principal: TTP229
- Voltaje de funcionamiento: 2.5V a 5V
- Interfaz: I2C
- Tiempo de respuesta: 100ms
- Temperatura de trabajo: -20ºC a 80ºC.
- Dimensiones: 65.2 mm x 50.2mm
- Peso: 25g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo funciona el Teclado 4×4 Touch?
El teclado se puede configurar en 2 modos:
- Uso de 8 botones
- Uso de 16 botones
Para poder utilizar el teclado usando 8 botones solo es conectarlo al Arduino de manera “natural” usando los Header OUT0 al OUT8 como se muestra a continuación:
Si se requiere utilizar los 16 botones se tendrá que utilizar la interfaz de comunicación de 2 vías por medio de SCL y SDO; además de puentear un par de pines en el PCB del teclado como se muestra a continuación:
ENLACES EXTERNOS
$19.000
