Sensor Color Tcs3200 Tcs230 Arduino RGB

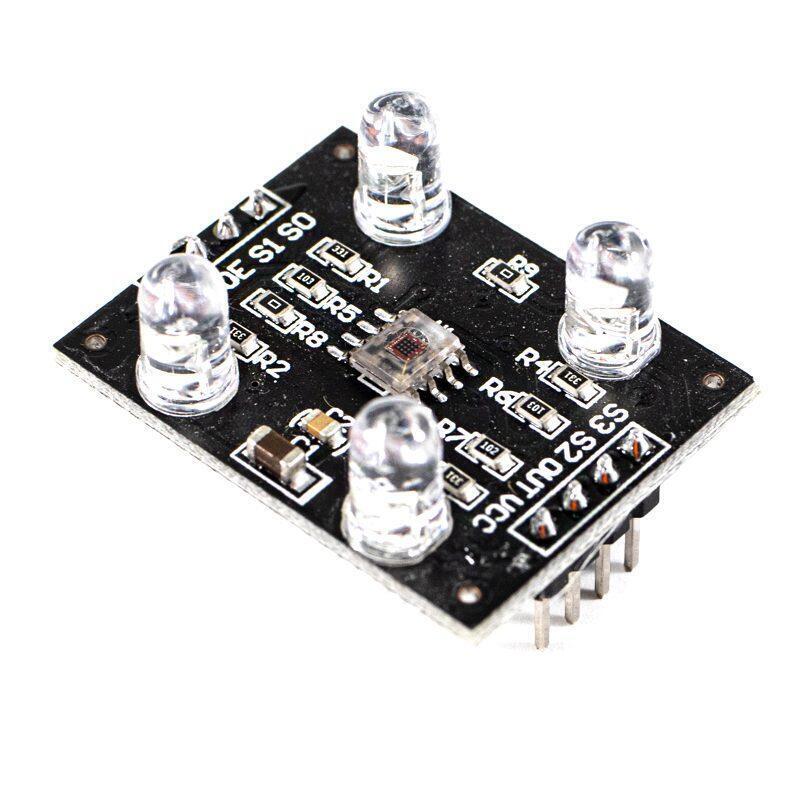

Es un módulo que permite detectar una gran cantidad de colores visibles, incluye un sensor TCS230 y 4 Leds blancos de ángulo amplio. El sensor puede capturar datos RGB de una fuente de luz y los convierte en una señal cuadrada (50% ciclo de trabajo) en el pin de salida (out). El TCS230 tiene una matriz de diodos de 8 X 8, de los cuales 16 tienen filtro azul, 16 filtro verde, 16 filtro rojo y 16 sin filtro. Los filtros de cada color se distribuyen uniformemente a lo largo de la matriz para eliminar el sesgo de ubicación entre los colores. El dispositivo tiene un oscilador que produce una salida de onda cuadrada cuya frecuencia es proporcional a la intensidad del color elegido.

¿Para qué sirve el Sensor de Color TCS230?

Puede detectar y medir una gama casi ilimitada de colores y es utilizado para desarrollar proyectos de electrónica, mecatrónica y automatización para crear sistemas de clasificación de objetos por color en una línea de producción así como la separación de colores y otras aplicaciones. Es ideal para utilizarlo con tarjetas de Arduino, microcontroladores PIC,  Raspberry Pi o con cualquier otro microcontrolador de 3.3V o 5V.

---

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo de sensor: TCS230


• Voltaje de funcionamiento: Min. 3V y Max. 5V


• Tipo interfaz: Digital TTL


• Distancia de detección: 10mm


• Dimensiones del PCB: 33mm (L) x 25mm (W)


• Pin de apagado de funciones


• Error no lineal de 0.2% a 50 kHz


• Alta Resolución de conversión de la intensidad de luz a frecuencia


• Modo de bajo consumo de energía.


• Leds incluidos en el PCB para iluminar el objeto a reconocer.


• Se comunica directamente con un microcontrolador (PIC, Arduino, etc.)

Pines:

• GND Tierra de la fuente de alimentación


• OE (entrada) Habilitar la salida de frecuencia (activo bajo)


• S0, S1 (entradas） Entradas de selección de la escala de frecuencia de salida


• VCC Voltaje de alimentación


• OUT (salida) Frecuencia de salida


• S2, S3 (entradas） Entradas de selección del tipo de fotodiodo

*Nota: Es importante tener un buen control de la iluminación en el ambiente ya que es un factor que puede alterar las lecturas de el sensor.

---
