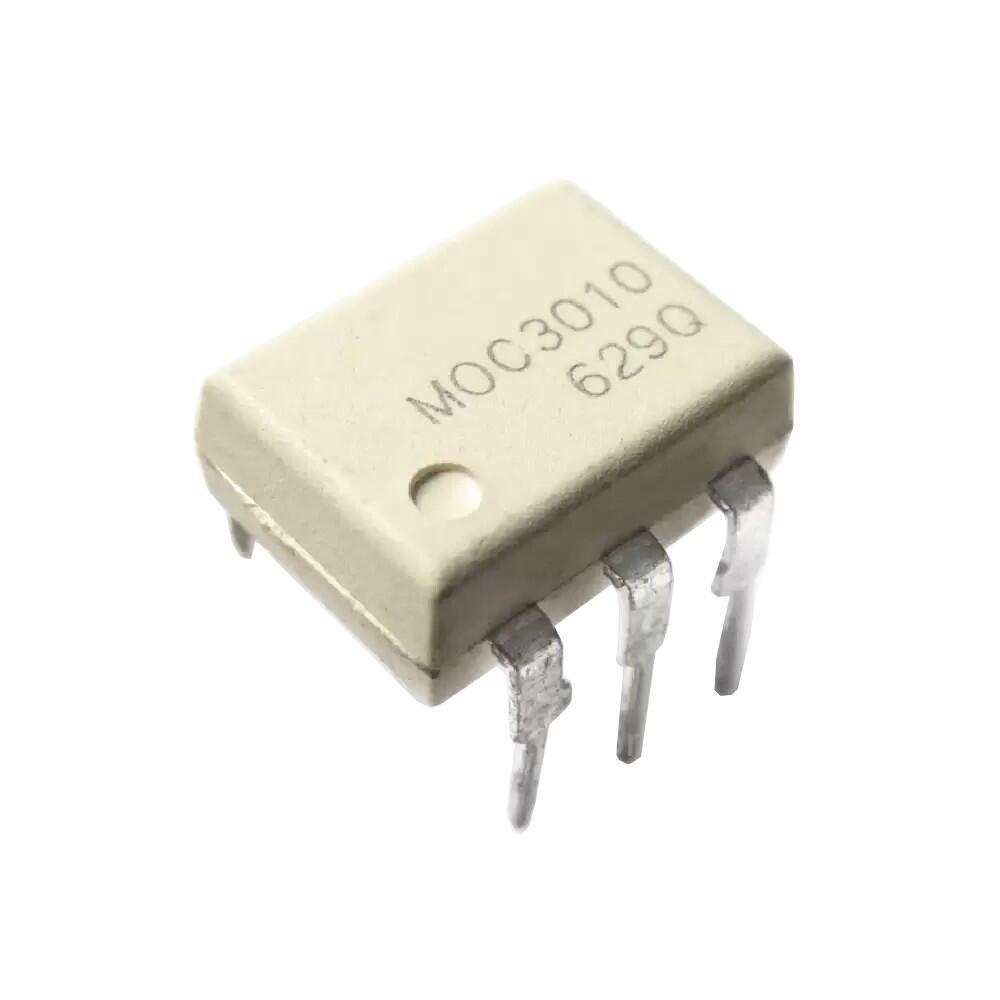

Optoacoplador MOC3010/3011 DIP-6
Categorías: Componentes, IC
Optoacoplador disponible en dos modelos de la familia MOC301XM, con número de serie MOC3010 y MOC3011, de un canal y DIP-6 pines de acuerdo a los requerimientos de tus proyectos, practicas o reparaciones de equipos electrónicos, podrás elegir el que más te convenga ya que se vende por separado.
¿Qué es Optoacoplador MOC?
Optoacoplador MOC3010 y MOC3011 son dispositivos de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo led que satura un componente optoelectrónico, normalmente en forma de fototransistor o fototriac.
¿Para que sirve el Optoacoplador MOC?
Sirve para controlar cargas resistivas e inductivas para operaciones de VCA o bien hacer un un aislamiento entre dos etapas de un circuito.
Optoacoplador MOC3010
Optoacoplador MOC3011
Un optoacoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un fotoemisor y un fotorreceptor cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.
¿Qué es Optoacoplador MOC?
Optoacoplador MOC3010 y MOC3011 son dispositivos de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo led que satura un componente optoelectrónico, normalmente en forma de fototransistor o fototriac.
¿Para que sirve el Optoacoplador MOC?
Sirve para controlar cargas resistivas e inductivas para operaciones de VCA o bien hacer un un aislamiento entre dos etapas de un circuito.
ESPECIFICACIONES Y CARACTERÍSTICAS
Optoacoplador MOC3010
- Tipo: Optoacoplador
- Serie: MOC3010
- Paquete: PDIP-6
- Estilo de montaje: A través del orificio
- Tipo de salida: PhotoTriac
- Número de canales: 1 canal
- Voltaje de aislamiento: 5300 Vrms
- If – Corriente directa: 50 mA
- Vf – Tensión directa: 1.2V
- Dp – Disipación de potencia: 330 mW
- Voltaje de salida no activado – VDRM: 250V
- Corriente continua de salida máxima: 100 mA
- Temperatura de trabajo: – 40 C a + 100 C
Optoacoplador MOC3011
- Tipo: Optoacoplador
- Serie: MOC3011
- Paquete: PDIP-6
- Estilo de montaje: A través del orificio
- Tipo de salida: PhotoTriac
- Número de canales: 1 canal
- Voltaje de aislamiento: 5250 Vrms
- If – Corriente directa: 50 mA
- Vf – Tensión directa: 1.2V
- Dp – Disipación de potencia: 330 mW
- Voltaje de salida no activado – VDRM: 250V
- Corriente continua de salida máxima: 100 mA
- Temperatura de trabajo: – 40 C a + 100 C
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Qué es un Optoacoplador?
Un optoacoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un fotoemisor y un fotorreceptor cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.
$8.000
