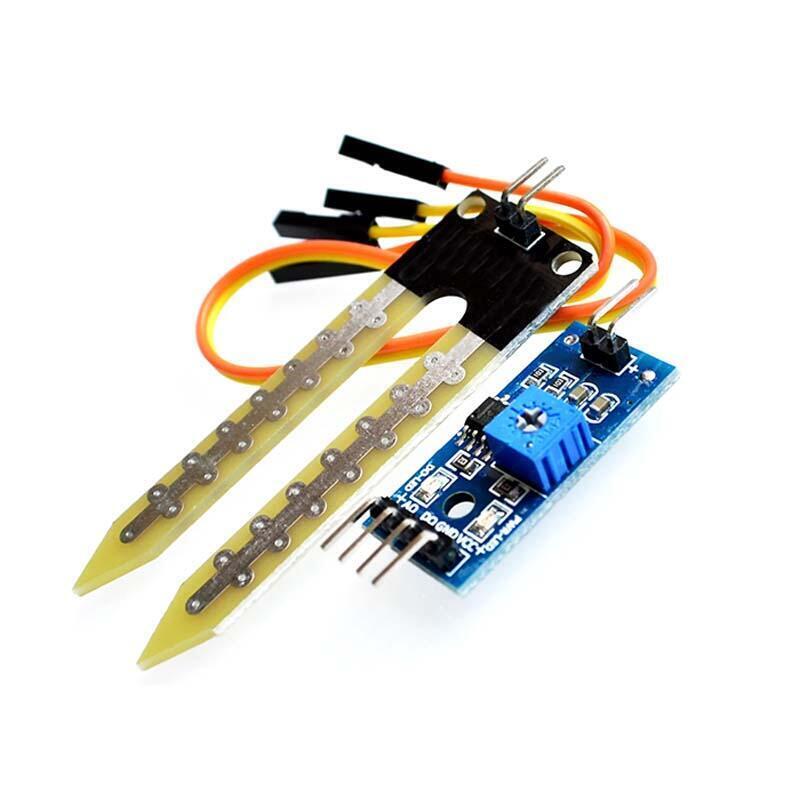

Modulo Sensor De Humedad De Suelo Higrometro Arduino yl-69
El sensor FC-28 es un higrómetro tiene por objetivo medir y detectar el nivel de la humedad presente en el suelo. Compatible con Arduino, PIC, ESP8266/ NodeMCU /NodeMCU-32.
¿Para qué sirve el Higrómetro FC-28 ?
Este sensor es ideal para monitorear el nivel de humedad las plantas y del suelo. Cuenta con un potenciómetro integrado que permite ajustar el valor de umbral, cuando la humedad del suelo es menor a este valor la salida digital mantendrá un valor “Alto”, cuando la humedad del suelo es superior al valor de umbral establecido, la salida digital del modulo conmutara a un estado “Bajo”. Son ampliamente empleados en sistemas automáticos de riego para detectar cuando es necesario activar el sistema de bombeo.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Modelo: HW-103
- Chip Comparador: LM393.
- Corriente: 35 mA
- Superficie de electrodo: Estaño
- Voltaje:
- De Alimentación (VCC): 3.3V – 5V
- En la señal de salida analógico (AO): 0V hasta 5V
- En la señal de salida digital (DO): 3.3V / 5V (TTL)
- Dimensiones
- PCB Panel : 30 mm x 15 mm
- Sensor : 60 mm x 20 mm
- Pines:
- VCC (5V)
- GND
- Interfaz de salida digital (0 y 1)
- Interfaz de salida analógica AO
DOCUMENTACIÓN Y RECURSOS
- Datasheet-LM193
- Pinout – PCB Sensor de Humedad
- Esquemático -PCB Sensor de Humedad
- Conexión del FC-28 al Arduino
INFORMACIÓN ADICIONAL
¿Cómo funciona el Higrómetro FC-28?
El FC-28 cuenta con una placa de medición estándar que permite obtener la medición como valor analógico o como una salida digital, activada cuando la humedad supera un cierto umbral.
Los valores del umbral van desde 0 sumergido en agua, a 1023 en el aire (o en un suelo muy seco). Un suelo ligeramente húmero daría valores típicos de 600-700. Un suelo seco tendrá valores de 800-1023.
La salida digital dispara cuando el valor de humedad supera un cierto umbral, que ajustamos mediante el potenciómetro. Por tanto, obtendremos una señal LOW cuando el suelo no está húmedo, y HIGH cuando la humedad supera el valor de consigna.
NOTA: El valor concreto dependerá del tipo de suelo y la presencia de elementos químicos, como fertilizantes. Además, no todas las plantas requieren la misma humedad, por lo que lo mejor es que realices una pequeña calibración en el terreno real.
