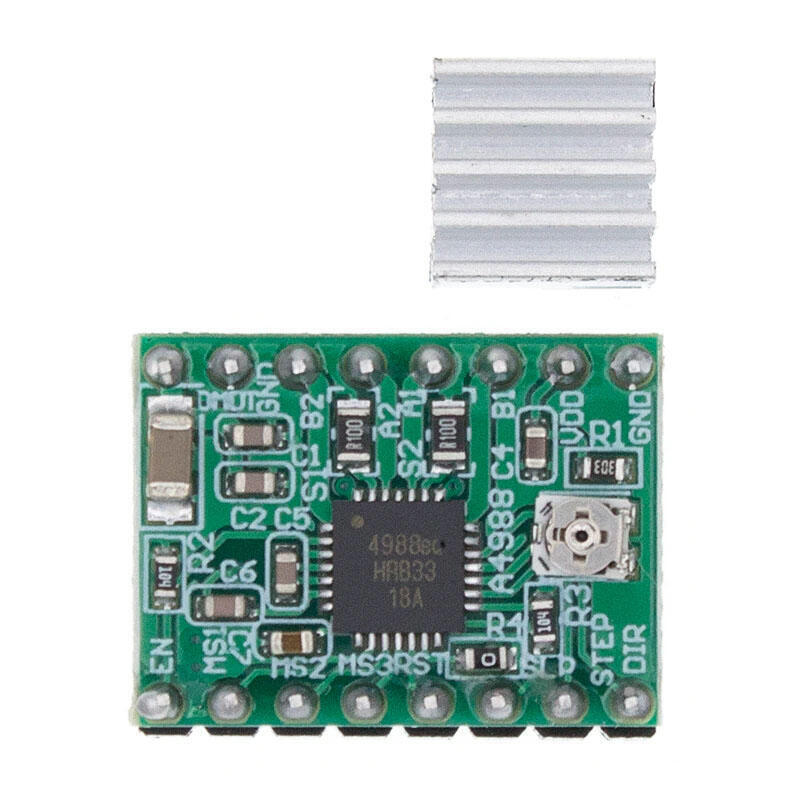

Modulo Reprap Stepper Driver Motor Paso A4988
Categorías: Modulos, Robotica, Motores
Es un pequeño módulo que permiten controlar motores paso a paso, está basado en el chip A4988 de Allegro, el cual soporta microsteping para motores bipolares. Puede proporcionar hasta 2A por bobinado y opera desde 8 a 35V. Tiene salidas auto reguladas de 5V y 3.3V para alimentar la lógica externa sin necesita de un regulador adicional, lo cual lo hace extremadamente sencillo de manejar. Con tan sólo dos pines (dirección y pulso), podrás controlar fácilmente un motor paso a paso bipolar.
Incluye disipador el cual se recomienda utilizar para controlar motores a pasos que requieran corrientes mayores a 1A.
Sirve para controlar motores a pasos y es utilizado con tarjetas de control como Cnc Shield para crear tu propio CNC o en tarjetas RAMPS 1.4 para impresoras 3D tipo Prusa Mendel. De igual forma lo pues utilizar independiente para realizar tus propios mecanismos para tener movimiento o desplazamiento o en proyectos de robótica.
Contamos con diferentes motores a pasos que podrás controlar con el módulo A4988 Driver. Los motores compatibles son:
Incluye disipador el cual se recomienda utilizar para controlar motores a pasos que requieran corrientes mayores a 1A.
¿Para qué sirve el A4988 Driver?
Sirve para controlar motores a pasos y es utilizado con tarjetas de control como Cnc Shield para crear tu propio CNC o en tarjetas RAMPS 1.4 para impresoras 3D tipo Prusa Mendel. De igual forma lo pues utilizar independiente para realizar tus propios mecanismos para tener movimiento o desplazamiento o en proyectos de robótica.
ESPECIFICACIONES Y CARACTERISTICAS
- Voltaje de operación: Min. 8V hasta Max.35V
- Voltaje de control lógico: Compatible Min. 3.3V o Max. 5V DC
- Corriente Max. por bobina: 2A
- Resolución de pasos: Completo, 1/2, 1/4, 1/8 y 1/16
- Interfaz de comunicación: 2 Pines – STEP y DIRECTION
- Protección contra la corriente cruzada
- Circuito de apagado térmico
- Protección contra fallas de tierra
- Protección de cortocircuito de carga
- Potenciómetro de ajuste de corriente. De acuerdo al motor a pasos a utilizar consulta sus especificaciones de corriente, para ajustar el módulo con la corriente de operación que necesita el motor.
TUTORIALES
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Contamos con diferentes motores a pasos que podrás controlar con el módulo A4988 Driver. Los motores compatibles son:
- 17HS4023 Nema 17 Motor a Pasos 0.7Amp
- 17HS4401 Nema 17 Motor a Pasos 1.7Amp
- 17HS8401 Nema 17 Motor a Pasos 1.8Amp
Descripción de pines:
