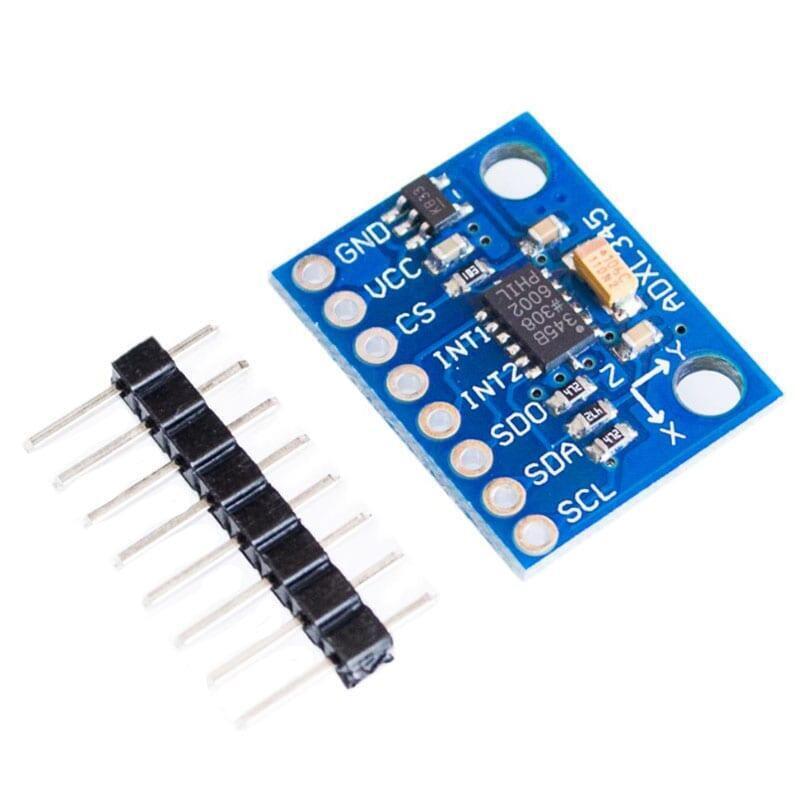

Modulo Acelerómetro Gy-291 Adxl345 Sensor Aceleración

Categorías: Modulos, Sensores

El Acelerometro ADXL345 GY-291 realiza detección de movimiento en 3 ejes con una resolución en medición (13 bits) de hasta ± 16 g. Los datos de salida se componen de 16 bits y se puede acceder a través de la interfaz digital SPI (3 o 4 cables) o I2C.

¿Para qué sirve el Acelerometro ADXL345 GY-291?

El Acelerometro ADXL345 GY-291 es ideal para:

Aceleración estática en las aplicaciones de detección de inclinación, su alta resolución (3,9 mg / LSB) permite medir cambios de inclinación inferiores a 1,0 °

Aceleración dinámica resultante del movimiento o el choque.

Adicional es funcional para la detección de actividad e inactividad detectando la presencia o la falta de movimiento al comparar la aceleración en cualquier eje con los umbrales establecidos por el usuario. La detección de toques detecta los toques simples y dobles en cualquier dirección. La detección de caída libre detecta si el dispositivo se está cayendo. Estas funciones se pueden asignar individualmente a cualquiera de los dos pines de salida de interrupción.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Voltaje de funcionamiento : 3 V a 5 V

I/O rango de voltaje: 1.7 V a 3.6V

Chip Principal: ADXL345

Grados de libertad (DoF): 3

Rango de medición: ± 2 g a ± 16 g (± 2g / ± 4g / ± 8g / ± 16g.)

Rango de temperatura (−40°C to +85°C)

Dimensiones: 3 mm × 5 mm × 1 mm

Detección:
- Caída Libre
- Actividad/Inactividad
- De un solo toque/doble toque

Corriente:
- 40 µA in modo medición
- 0.1 µA in modo reposo

Resolución:
- Default: 10-bit.
- Máxima: 13-bit a ±16 (manteniendo 4 mg/LSB como factor de escala en todos los rangos)

Interfaz:
- SPI (3 o 4 hilos) a 5 MHz
- I2C (2 hilos) a 100kHz-400kHz

DOCUMENTACIÓN Y RECURSOS

Datasheet – ADXL345

Pinout – Acelerometro GY-291

Librería Adafruit_ADXL345_U.h

INFORMACIÓN ADICIONAL

Uso de la interfaz I2C y conexión a Arduino.

Para utilizar el Acelerometro con la interfaz de I2C con Arduino solo requerimos utilizar los pines SDA y SCL ,conexión de tierras (GND) y alimentación a la placa (3.3V ).

Código prueba para ADXL345

Se presenta el siguiente código con la finalidad de que puedas probar el funcionamiento del MPU , cabe mencionar que se requiere calibración y los datos arrojados son de fabrica. Para mas información revisar el datasheet.

#include          //Librería para poder comunicarse con dispositivos por I2C

#define DEVICE (0x53)     // Dirección del ADXL345 especificada en el datasheet para iniciar comunicación

byte _buff[6];

char POWER_CTL = 0x2D;    //Registro de control

char DATA_FORMAT = 0x31;

char DATAX0 = 0x32;       //X-Eje Data 0

char DATAX1 = 0x33;       //X-Eje Data 1

char DATAY0 = 0x34;       //Y-Eje Data 0

char DATAY1 = 0x35;      //Y-Eje Data 1

char DATAZ0 = 0x36;      //Z-Eje Data 0

char DATAZ1 = 0x37;      //Z-Eje Data 1



void setup() {

  Wire.begin();

  Serial.begin(9600);

  writeTo(DATA_FORMAT, 0x01); //Coloca al ADXL345 dentro +/- Rango de 4G  para escribir el valor en 0x01 al registro DATA_FORMAT

  writeTo(POWER_CTL, 0x08);   //Coloca al ADXL345 en Mode Medición para escribir el valor en registro 0x08 al registro POWER_CTL

}



void loop() {

  readAccel(); // función de lectura de la inclinación en x/y/z

  delay(1000); // lecturas cada  segundo

}



void readAccel() {                  //función de lectura de la inclinación en x/y/z

  uint8_t dato = 6;                 //Lectura de 6 bit

  readFrom( DATAX0, dato, _buff);   //lectura del acelerómetro en el registro DATX0 de ADXL345

                                    // cada eje tiene una resolución de 10 bits empezando desde LSM

  // conversión de bytes a entero desde los buffer de lectura

  int x = (((int)_buff[1]) << 8) | _buff[0];

  int y = (((int)_buff[3]) << 8) | _buff[2];

  int z = (((int)_buff[5]) << 8) | _buff[4];

  //impresión de los valores de cada eje

  Serial.print("x: ");

  Serial.print( x );

  Serial.print(" y: ");

  Serial.print( y );

  Serial.print(" z: ");

  Serial.println( z );

}



void writeTo(byte address, byte val) {  //función para escritura de datos en los registros

  Wire.beginTransmission(DEVICE);       // comienza la comunicación

  Wire.write(address);                  // envía las direcciones de registros

  Wire.write(val);                      // envió del valor

  Wire.endTransmission();               // fin de la comunicación

}





void readFrom(byte address, int num, byte _buff[]) {  // Funcion para la lectura de numero de bytes para las direcciones de registros en el buffer

  Wire.beginTransmission(DEVICE);                     // comienza la comunicación

  Wire.write(address);                                // envia la direccion que fue leida

  Wire.endTransmission();                             // fin de la transmisión

  Wire.beginTransmission(DEVICE);                     // comienza la comunicación

  Wire.requestFrom(DEVICE, num);                      // solicitud de 6 bytes al MPU

  int i = 0;

  while (Wire.available()) {                          // El MPU puede enviar menos datos que los requeridos(abnormal)

    _buff[i] = Wire.read();                           // recibe bytes en los guarda en el buffer

    i++;

  }

  Wire.endTransmission();                              // fin de la transmisión

}

ENLACES EXTERNOS

Programando Acelerometro ADXL345

Sensor ADXL345-Domoticx

Arduino Whit Accelerometer-theccontinuum

Acelerometro ADXL345 – LuisLLamas
