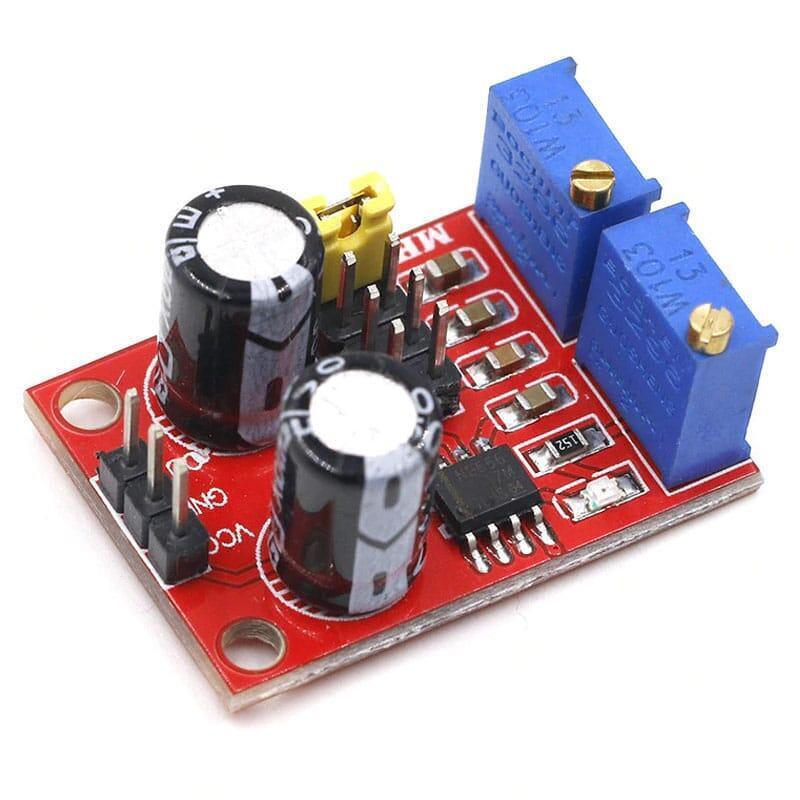

Generador De Señal Cuadrada Pulsos Ne555 Ajustable

Generador de Señales Cuadradas 555 con Ciclo de Trabajo Ajustable

Este módulo puede ser utilizado como un generador de señal de onda cuadrada, generar señales cuadradas utilizadas para el desarrollo experimental, para conducir motores paso a paso una señal de onda cuadrada.

• Utilizar como un generador de señal de onda cuadrada, generar señales cuadradas utilizadas para el desarrollo experimental.


• Utilizado para conducir motores paso a paso una señal de onda cuadrada.


• Ajustable pulso generado para su uso por el MCU.


• Control de pulso ajustable circuitos relacionados.

---

ESPECIFICACIONES TÉCNICAS

• Tamaño: 3.1 cm * 2.2 cm


• El chip principal: NE555


• Voltaje de entrada: 5V-15VDC. Cuando la corriente de salida 5 V fuente de alimentación 15MA; 12 V fuente de alimentación, la corriente de salida a 35MA alrededor.


• corriente de entrada: 100mA


• la amplitud de salida: 4.2 V V-PP a 11.4 V V-PP. (de acuerdo a la diferente tensión de entrada, la salida será diferente)


• la corriente de salida máxima: 15mA (5 V fuente de alimentación, cuando V-PP es mayor que 50%), 35MA ≥ (12 V fuente de alimentación,


• Cuando V-PP es mayor que 50%)


• Salida con indicador LED, no hay salida directa (bajo nivel LED, LED de alta y baja frecuencia de destellos del LED);


• Rango de frecuencia de salida Nivel es opcional, por lo que la frecuencia de salida se puede ajustar de forma continua;


• Frecuencia: 1Hz ~ 50Hz


• MF: 50Hz ~ 1 kHz


• HF: 1 kHz ~ 10 kHz


• HF: 10 kHz ~ 200 KHz

---

TUTORIALES

• NE555 con led


• Tutorial 555


• Astable con NE555

---

DOCUMENTACIÓN

• Datasheet


• Enlace externo


• Enlace externo
