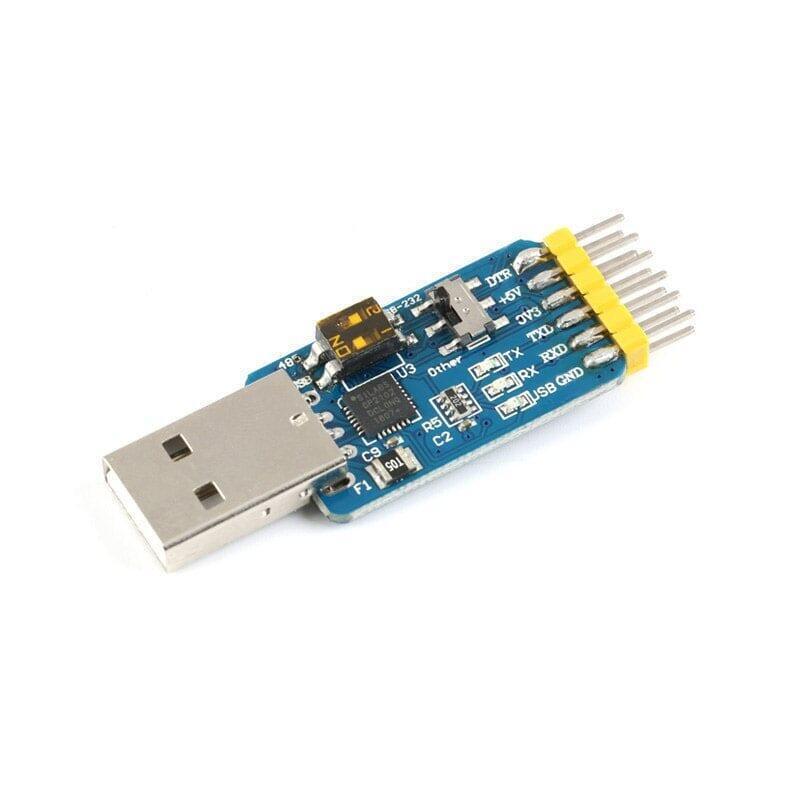

Conversor Usb-ttl Programador Arduino Pro Mini Cp2102

Categorías: Modulos, Programadores

Es un modulo multifuncional que permite la conversión de USB a TTL en 6 interfaces de comunicación ya que permite ser configurado de diversas maneras, por ejemplo:

USB a Serie TTL

USB a RS232

TTL a RS232

TTL a RS485

USB a RS485

RS232 a RS485

Incorpora un Dip Switch de dos posiciones para configurar el modulo y definir el modo de comunicación. Es un modulo muy practico ya no tendrás que adquirir otros convertidores por separado, ya que este modulo cuenta con los 6 conversores más utilizados para programar y tener comunicación con tus proyectos de electrónica.

¿Para qué sirve Modulo USB 6 en 1?

Este modulo es ideal para aplicaciones de comunicación serial y programación de microcontroladores o placas de desarrollo como Arduino, ESP8266, PIC´S, Raspberry Pi entre otros así como establecer comunicación UART a la computadora y poder establecer un sistema de comunicación RS232, RS485 o simplemente convertirlos a datos seriales TTL.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Tipo: USB – TTL

Chip: CP2102

Color del PCB: Azul

Dimensiones: 54.81mmx 18.76mm x 6.70mm

Peso: 5g

Fuente de alimentación: 5v-500ma, 3.3v-100ma

Compatibilidad: 3.3 V, 5 V salida

Protección del módulo: fusible de auto-recuperación incorporado 500mA

Protección de corriente: Sí

Indicador de trabajo: Sí

Intercambiable: USB, TTL, rs0232, RS485

Tarifa Max Baud: 2 Mbps

Pines:
- Interfaz de nivel TTL: txd. rxd
- 232 interfaz de nivel: 232t. 232r
- 485 interfaz de nivel: a.b
- 3.3V voltaje salida: 3.3 V
- + 5 V Salida de tensión: + 5 V
- DTR: DTR
- RTS salida: RTS

DOCUMENTACIÓN Y RECURSOS

Pinout

Tabla de configuración

Driver CP210X

INFORMACIÓN ADICIONAL

Principales Características:

Súper compatibilidad. Soporte completo para win10, win8, para WinXP, para Win2k, para WinCE, para Linux, para sistemas Mac, 32, 64 sistema.

Salida de potencia: Puede utilizar este módulo para la fuente de alimentación del sistema de microcontrolador, depuración conveniente. 5V-500mA o 3.3V-100mA.

Protección excesiva: Fusible de autorecuperación a bordo, incluso si el circuito corto positivo y negativo no dañará la placa de circuito o la computadora. Si hay un cortocircuito o corriente superior a 500ma, el fusible desconecta automáticamente, para ser restaurado, el circuito de estado no acortado vuelve a la normalidad. Proteger efectivamente la seguridad de su computadora.

Cuatro niveles de conversión del sistema de libertad: un diseño de circuito único, USB, TTL, RS232, conversión de libertad RS485, conmutada por el interruptor para lograr física, conveniente y fiable, sin interferencia.

Indicador de transceptor: cuando la línea serie para enviar o recibir los LED del transceptor de línea de datos LED se encenderá, fácil de depurar.

Comunicaciones de alta velocidad: tasa baud de hasta 2mbps.

3.3 V y 5 V salida compatible.

Reemplaza el Modulo FT232 – FTDI

Compatible con el protocolo de comunicación RS232

Compatible con el protocolo de comunicación RS485

Permite Energizar Circuitos Externos de 3.3V y 5V

Cumple con los requisitos de la especificación USB

Compatible con estado de suspensión USB

Bus de datos asíncrono en serie.

Soporta forma de datos de 8 bits de datos, 1 bit de parada y bits de paridad

ENLACES EXTERNOS

USB – TTL COM, RS232, RS485
