Celda De Carga 50kg Sensor De Fuerza Peso Mas Módulo Hx711
Categorías: Modulos, Sensores
La Celda de Carga 50Kg Sen-10245 es un transductor que puede medir el peso o la fuerza y la convierte en una señal eléctrica, mediante un dispositivo mecánico, la fuerza que se desea medir deforma el sensor y convierte el desplazamiento o deformación en señales eléctricas. Soporta cerca de 110 libras (aproximadamente 50 Kg).
¿Para qué sirve la Celda de Carga ?
La Celda es muy usaba en basculas digitales, siendo que la señal eléctrica de salida es del orden de unos pocos milivoltios es ideal usarlo con el Modulo HX711 para poder tener la información digital y procesarla en alguna tarjeta de desarrollo Arduino, ESP32, ESP8266 y/o Raspberry.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Voltaje de entrada : ≤10V
- Peso: Soporta 50 Kg (110 Libras) máximo
- Sensibilidad: 1.0±0.1
- Material: Aluminio
- Temperatura de operación: 0°C a 50°C
DOCUMENTACIÓN Y RECURSOS
- Datasheet-Celda de Carga Sen-10245

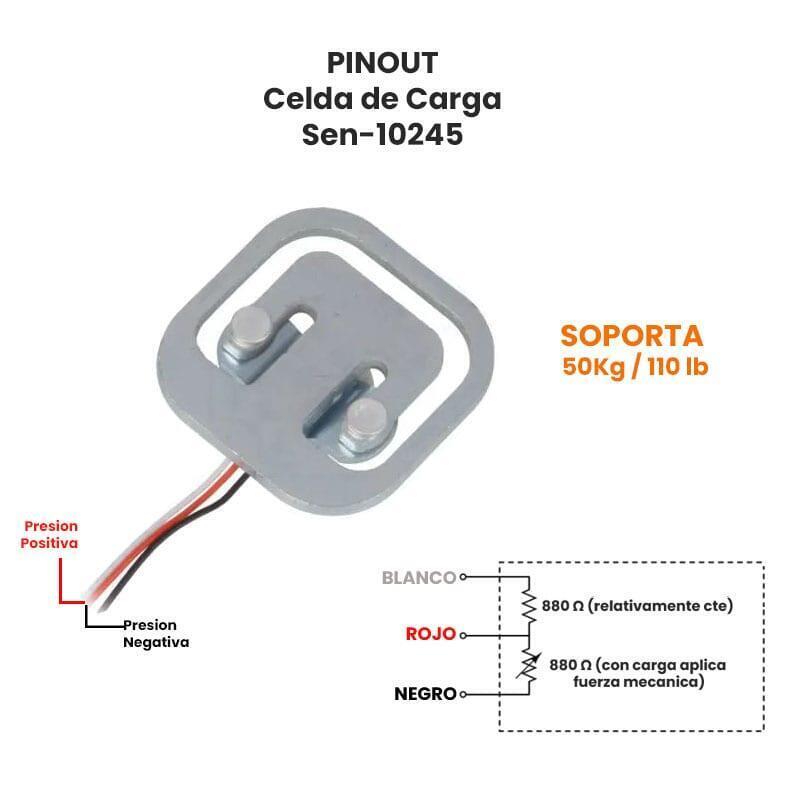

- Pinout- Sen10245
- Dimensiones- Celda de Carga
- Biblioteca Arduino convertidor analógico-digital.
INFORMACIÓN ADICIONAL
¿Cómo utilizar el Sen -10245?
De la celda de carga obtenemos una señal eléctrica que usaremos para censar la carga. Esta señal esta en el orden de mV por lo cual es necesario utilizar otro dispositivo para poder tener el dato. El dispositivo HX711 nos ayudara a amplificar esta señal además que es un conversor analógico digital (24 bits) y útil para posteriormente procesar la información en alguna tarjeta de desarrollo.
Este circuito amplificador esta especialmente diseñado para las celdas de carga para que con una simple calibración se puedan hacer mediciones de peso. A continuación te presentamos un diagrama entre la celda de carga, HX711 y Arduino para que puedas comenzar a usar tu sensor de carga.
